A Gastec gázdetektorok vékonyfalú, skálával ellátott üvegcsövek, amelyekről közvetlenül leolvasható a mérendő komponens (gáz vagy gőz) koncentrációja. Minden cső a célvegyületre specifikus reagenst tartalmaz, ami a gázzal vagy gőzzel a légköri koncentrációra jellemző töltet-hosszra (töltetmennyiségre) kiterjedő gyors színreakciót ad. A precíz indikálás érdekében a csövek belső átmérőjét szigorúan felügyelik, és a lehetőség szerint minél nagyobb stabilitású reagensek (amelyek közül soknak akár 3 év is lehet az eltarthatósága) gondos minőségellenőrzési protokollon mennek keresztül. A lehető legpontosabb kalibráció érdekében az egyes sarzsokat külön-külön tesztelik. A megfelelő minőségellenőrzési kód minden csövön megtalálható.
A Gastec detektorcsövek számos nemzetközi szabványnak megfelelnek. A Safety Equipment Institute (SEI) detektorcsövekre vonatkozó minőségbiztosítási programja – amely az American National Standards Institute/Industrial Safety Equipment Association (ANSI/ISEA) szabályozásán alapszik – közismert a szakmai szigorúságáról. 2001. júniusától ebben a programban 21 Gastec detektorcső szerepel. A munkahelyi levegőszennyezők mérésére használatos detektorcsövek tulajdonságait hivatott szabályozni a British Standard Institution BS5343 szabványa is, továbbá a "Performance Standard for Detector Tubes" a IUPAC-tól (International Union of Pure and Applied Chemistry).
A rövid időtartamú mérésekhez, vagy az aktuális, pillanatnyi koncentráció meghatározásához a precíziós dugattyús pumpa használandó.
| 1 | 2 | 3 |
 |
 |
 |

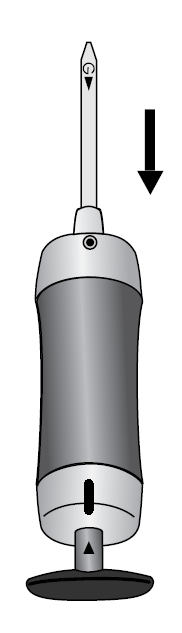

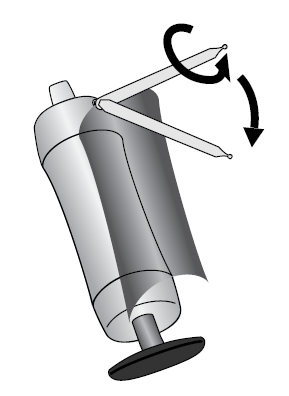

| Válassza ki a mérendő gáznak megfelelő csövet, és törje le mindkét végét a pumpába épített üvegvágó nyílás segítségével | A dugattyú teljesen benyomott állapotában helyezze a detektorcsövet a gumicsatlakozóba; a csövön található nyíl a pumpa irányába mutasson | Fordítsa a markolatot úgy, hogy a pumpán, illetve a markolaton található piros segédvonalak egybeessenek (50-es, vagy 100-as állás) |
| 4 | 5 | 6 |
 |
 |
 |

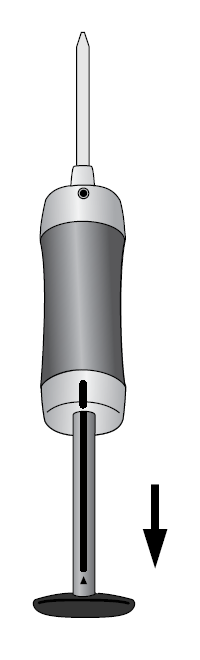

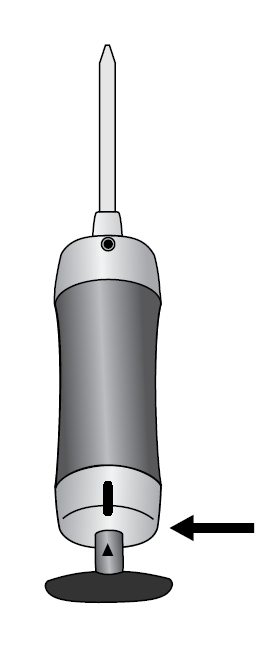

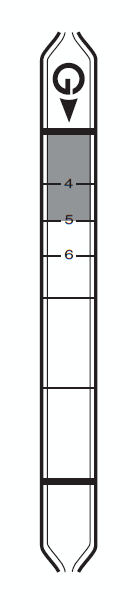

| Irányítsa a csövet a vizsgálni kívánt térrész felé, és húzza ki a dugattyút teljesen (100 ml-es mintázáshoz), vagy félig (50 ml-es mintázáshoz) | A áramlás megszűnését, vagyis a mintavétel befejezését a markolat végén található fehér korong kipattanása jelzi | Olvassa le a mérés eredményét a megváltozott színű töltetrész végénél, és jelölje meg azt a csövön egy filctollal |
A kimutatható gázok listája
https://www.gastec.co.jp/en/product/detector_tube/search/
Dositubes (passzív monitorok)
A passzív
mintavételi csövek a 8 órás időátlag helyszíni mérésére
nyújtanak megbízható lehetőséget.
A hosszabb
idejű mintavételre alkalmas csövek használata igen
egyszerű - a mérés és a kiértékelés elvégezhető pumpa,
grafikonok, táblázatok és további analízis nélkül.
| 1 | 2 |
 |
 |

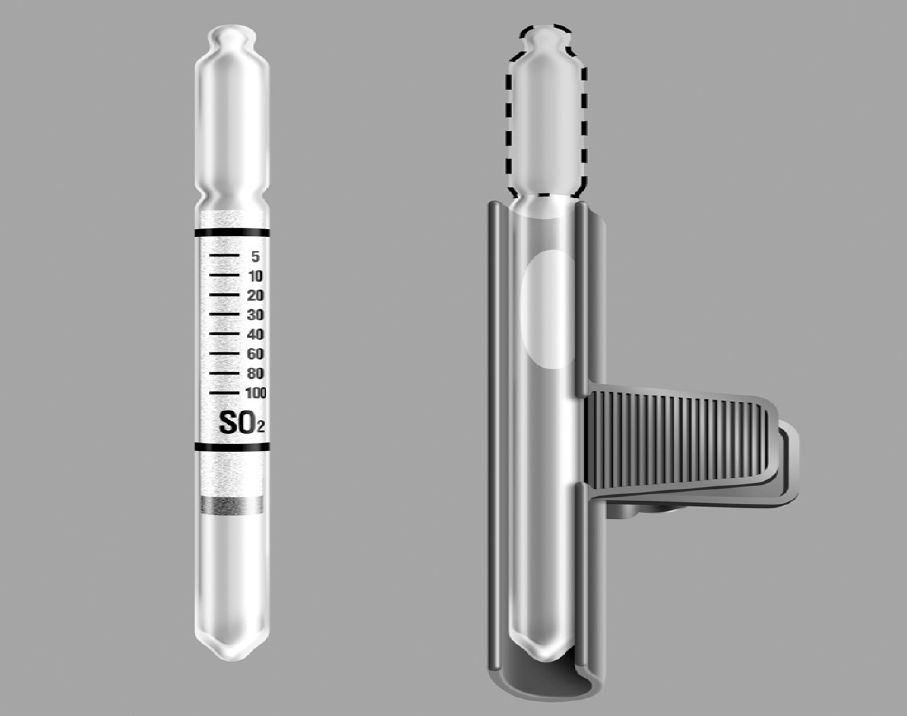

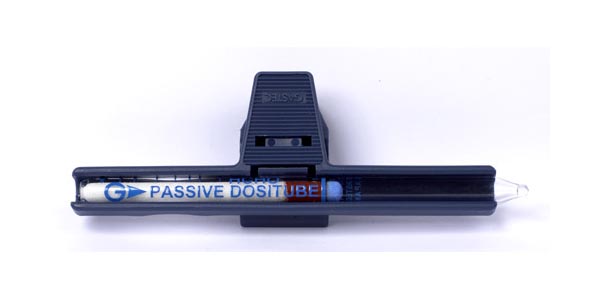

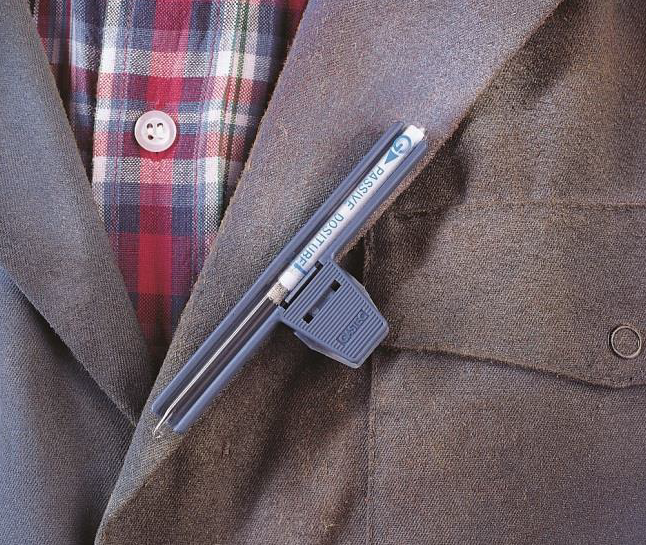

| Pattintsa le a cső végét a bevágott résznél, és helyezze a csövet a tartójába. | Rögzítse a csövet a dolgozó légzési zónájában (kivéve ha szén-dioxid méréséről van szó!) |
| 3 | |
 |
|

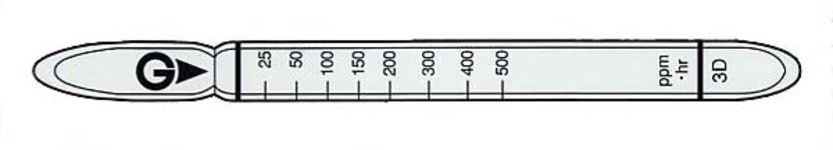

| Olvassa le a csőre nyomtatott kalibrációs skáláról az expozíciót ppm-órában, majd ossza el a leolvasott értéket a mintavétel (órában megadott) időtartamával, hogy megkapja a koncentrációt ppm-ben. | |
| Chemical | Tube Name | Target Measuring Range (ppm) | Sample Time (hours) | Shelf Life (years) | Part Number |
|
Acetaldehyde CH3CHO |
Formaldehyde | 0.1-20 | 1-10 | 1* | 810-91D |
| Acetone | 4-1200 | 1-10 | 2* | 810-151D | |
|
Methyl ethyl ketone |
1.2-360 | 1-10 | 2* | 810-152D | |
|
Acetic acid CH3CO2H |
Acetic acid | 0.5-100 | 1-10 | 3 | 810-81D |
|
Acetic anhydride (CH3CO)2O |
Acetic acid | 0.3-60 | 1-10 | 3 | 810-81D |
|
Acetone CH3COCH3 |
Acetone | 1-1500 | 1-10 | 2* | 810-151D |
|
Methyl ethyl ketone |
1.4-420 | 1-10 | 2* | 810-152D | |
|
Ammonia NH3 |
Ammonia | 2.5-1000 | 0.5-10 | 3 | 810-3D |
| Ammonia | 0.1-10 | 1-10 | 2 | 810-3DL | |
|
Benzene C6H6 |
Toluene | 2.4-600 | 1-10 | 2 | 810-122DL |
|
1,3-Butadiene CH2:CHCH:CH2 |
1,3-Butadiene | 1.3-200 | 1-8 | 2 | 810-174D |
|
Carbon dioxide CO2 |
Carbon dioxide | 0.02-12% | 0.5-10 | 2 | 810-2D |
|
Carbon monoxide CO |
Carbon monoxide | 1.04-2000 | 0.5-48 | 2 | 810-1D |
| Carbon monoxide | 0.4-400 | 0.5-24 | 2* | 810-1DL | |
|
Chlorine Cl2 |
Chlorine | 0.08-100 | 0.5-24 | 2 | 810-8D |
| Trichloroethylene | 2.4-240 | 1-8 | 1* | 810-132D | |
|
Cumene C6H5CH(CH3)2 |
Toluene | 3.4-850 | 1-10 | 2 | 810-122DL |
|
1,2-Dichloroethylene ClCH:CHCl |
1,3-Butadiene | 3.9-600 | 1-8 | 2 | 810-174D |
| Trichloroethylene | 6-600 | 1-8 | 1* | 810-132D | |
|
Dimethylamine (CH3)2NH |
Ammonia | 1.9-750 | 0.5-10 | 3 | 810-3D |
|
N,N-Dimethylethylamine C2H5N(CH3)2 |
Ammonia | 4-1600 | 0.5-10 | 3 | 810-3D |
|
Ethanol C2H5OH |
Ethanol | 100-25000 | 1-10 | 3 | 810-112D |
|
Ethyl benzene C6H5C2H5 |
Toluene | 2.8-700 | 1-10 | 2 | 810-122DL |
|
Ethylene CH2:CH2 |
1,3-Butadiene | 1.5-240 | 1-8 | 2 | 810-174D |
|
Formaldehyde HCHO |
Formaldehyde | 0.1-20 | 1-10 | 1* | 810-91D |
|
Formic acid HCO2H |
Acetic acid | 0.55-110 | 1-10 | 3 | 810-81D |
|
Furfural C5H4O2 |
Formaldehyde | 0.3-60 | 1-10 | 1* | 810-91D |
|
Hydrazine N2H4 |
Ammonia | 1.6-650 | 0.5-10 | 3 | 810-3D |
|
Hydrogen chloride HCl |
Hydrogen chloride | 1-100 | 1-10 | 3 | 810-14D |
| Trichloroethylene | 1.8-180 | 1-8 | 1* | 810-132D | |
|
Hydrogen cyanide HCN |
Hydrogen cyanide | 1-200 | 1-10 | 2 | 810-12D |
|
Hydrogen fluoride HF |
Hydrogen fluoride | 2.5-250 | 1-10 | 3 | 810-14D |
| Hydrogen chloride | 1-100 | 1-10 | 3 | 810-17D | |
|
Hydrogen peroxide H2O2 |
Hydrogen peroxide | 0.5-40 | 1-10 | 3 | 810-32D |
|
Hydrogen sulphide H2S |
Hydrogen sulphide | 0.2-200 | 1-48 | 3 | 810-4D |
|
Isoprene CH2:C(CH3)CH:CH2 |
1,3-Butadiene | 2.6-400 | 1-8 | 2 | 810-174D |
|
Methylamine CH3NH2 |
Ammonia | 0.19-19 | 1-10 | 2 | 810-3DL |
|
Methyl ethyl
ketone CH3COC2H5 |
Methyl ethyl ketone |
2-600 | 1-10 | 2* | 810-152D |
| Formaldehyde | 0.125-25 | 1-10 | 1* | 810-91D | |
| Acetone | 6.5-1950 | 1-10 | 2* | 810-151D | |
|
Methyl isobutyl
ketone (CH3)2CHCH2COCH3 |
Acetone | 11.5-3450 | 1-10 | 2* | 810-151D |
|
Methyl ethyl ketone |
4-1200 | 1-10 | 2* | 810-152D | |
|
Nitric acid HNO3 |
Hydrogen chloride | 0.8-80 | 1-10 | 3 | 810-14D |
| Hydrogen chloride | 0.32-32 | 1-10 | 3 | 810-17D | |
|
Nitrogen dioxide NO2 |
Nitrogen dioxide | 0.1-30 | 1-10 | 1* | 810-9D |
| Nitrogen dioxide | 0.01-3.0 | 1-24 | 1* | 810-9DL | |
|
Styrene C6H5CH:CH2 |
Toluene | 26-6500 | 1-10 | 2 | 810-122DL |
|
Sulphur dioxide SO2 |
Sulphur dioxide | 10-600 | 1-5 | 2 | 810-5DH |
| Sulphur dioxide | 0.2-100 | 1-10 | 3 | 810-5D | |
|
Tetrachloroethylene Cl2C:CCl2 |
Tetrachloroethylene | 3-150 | 1-8 | 1* | 810-133D |
| Trichloroethylene | 1.5-150 | 1-8 | 1* | 810-132D | |
|
Toluene C6H5CH3 |
Toluene | 2-500 | 1-10 | 2 | 810-122DL |
|
Trichloroethylene Cl2C:CHCl |
Trichloroethylene | 3-300 | 1-8 | 1* | 810-132D |
|
Triethylamine (C2H5)3N |
Ammonia | 5.3-2100 | 0.5-10 | 3 | 810-3D |
|
Trimethylamine (CH3)3N |
Ammonia | 0.23-23 | 1-10 | 2 | 810-3DL |
|
Vinyl chloride CH2:CHCl |
1,3-Butadiene | 1.56-240 | 1-8 | 2 | 810-174D |
|
Xylene C6H4(CH3)2 |
Toluene | 3.4-850 | 1-10 | 2 | 810-122DL |
* Hűtve tárolandó! (≤10°C)
